• 工作电压AC 24 V / DC 13.5...35 V
西门子温湿度传感器QFA3160 QFA3160D QFA3171 QFA3171D用于相对湿度的测量精度和响应时间都有较高要求的空调场合。测量范围包括了0…100 %整个范围。 例如： • 造纸业、丝绸业、药业、食品业、化学和电子工业等等用于储藏和生产的设施中 • 实验室 • 医院 • 计算机和数字处理中心 • 温室 • 配合 AQF3100 附件可以用于室外
AC 24V DC 13.5…35V
DC 13.5…35V
订货时，请给出产品名和型号，例如.:房间传感器QFA3160，室外安装附件AQF3100 必须单独订货。
西门子温湿度传感器QFA3160 QFA3171 ... 用于所有都能够获取和处理传感器的DC 0...10 V 或4...20 mA 输出信号的系统或设备。
传感器通过传感元件的电容值随湿度变化而成函数方式变化来获取房间内的相对湿度值。
电子测量电路把传感器的信号转换成连续的DC 0...10 V 或者4…20mA 信号，相对应为0...100 % 的相对湿度。
传感器通过传感元件的阻值随温度变化而成函数方式变化来获取风管内的温度值。
该值根据不同的温度测量范围0...50 °C, − 35...+35 °C, 或者 -40...70 °C 转换成DC 0...10V 或者 4…20 mA 的输出信号。测量范围可以进行选择。

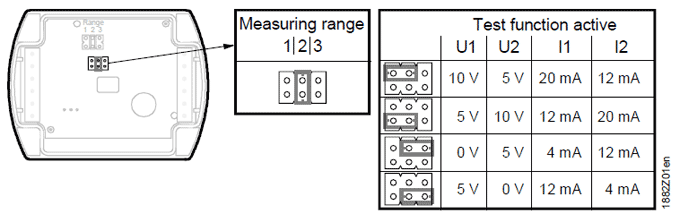

设定元件的位置在面板里面。它包括6 个插脚和一个短插头。它是用来选择所需的温度测量范围和激活测试功能。
不同的插头位置由以下不同的用处： • 用于有源温度测量范围： 左边位置短插头 (R1) = − 35...+35 °C 中间位置短插头 (R2) = 0...50 °C (出厂设置) 右边位置短插头 (R3) = -40...70 °C • 用于激活测试功能： 短插头在水平位置：信号输出会显示测试功能激活的值。
QFA31…无 AQF3100

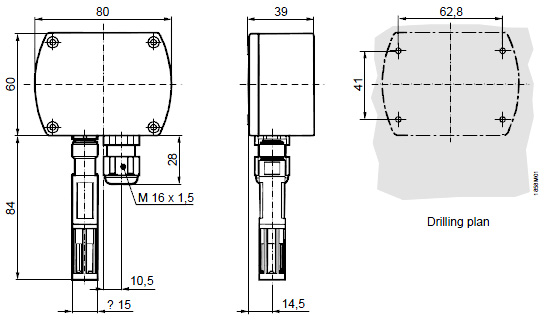

安装位置
注意！
QFA31… 带 AQF3100
带 AQF3100 的传感器必须安装在垂直位置(防晒罩在最顶部).
安装说明
安装说明在AQF3100 包装内
当使用 AQF3100 室外安装套件时，传感器的的电缆孔应该用索环卡死并打开对面的预留M16 电缆孔。

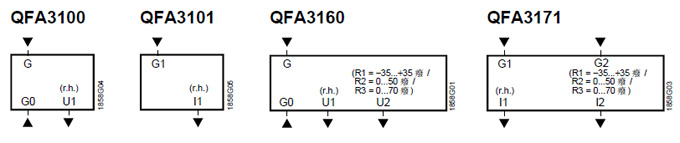

G, G0 工作电压 AC 24 V (SELV) or DC 13.5...35 V
